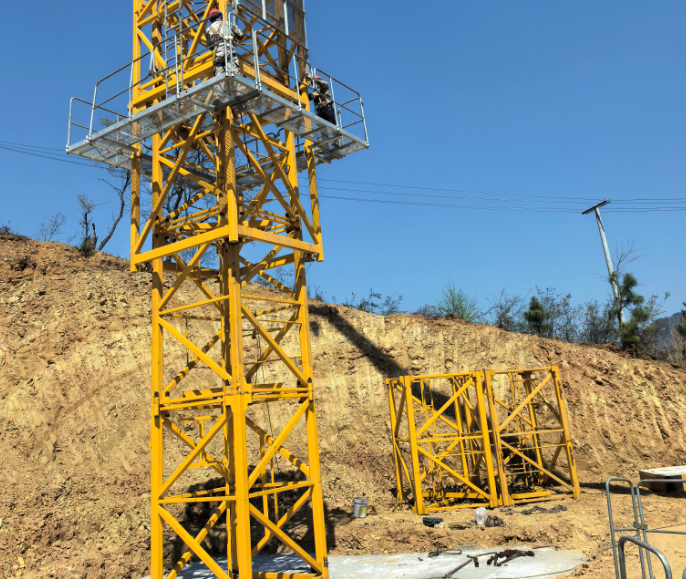

1、安裝塔吊。 塔身基是一節一節的。將基節與預埋支腿用8根的銷軸與預埋支腿相連。用經緯儀或吊線法檢查吊塔的垂直度。
2、安裝吊裝的標準節。 吊起事先拼裝好的標準節在安裝在已經裝好的基節上，用8根的銷軸連接。
3、安裝爬升套架。 將爬升架吊裝在塔身上，調整爬升架與標準節之間的間隙（2-3mm）左右，
注意：裝有油缸的一側的塔身踏步的一側 ；安裝頂升油缸，將液壓泵站吊裝到平臺中間，對接好油管，檢查液壓系統。
4、安裝回轉。 在地面把上將上下支座、回轉支座、上支座等組裝連接成一個整體，把吊裝裝好的塔身上，再將塔身及爬升架連接好。
5、安裝回轉塔身。 使用吊起回轉塔身時，在安裝時注意要安裝平衡臂爬梯耳板的方向，使焊有耳板側朝向安裝平衡臂的一側上；用4根銷軸與回轉塔身的上下支座緊固。
6、安裝司機室（800kg左右）。
7、安裝平衡臂。 將平衡臂組裝好，在安裝好走臺、電控柜、欄桿，將平衡臂吊起，用2件銷軸將平衡臂與回轉塔身連接好，在打開開口銷。放出手動葫蘆鏈條，轉動平衡臂斜撐桿，調節好手動葫蘆，對準平衡臂斜撐桿和上支座上耳板的連接孔，在用2件銷軸把平衡臂斜撐桿與上支座連接好，在打開開口銷，掛好連接爬梯。注：平衡臂尾端可安裝一根牽引繩，方便在地面上做引導。
8、安裝A架總成 。把安裝好的梯子和平臺的A架總成吊起來，將塔頂前弦桿用4根銷軸與平衡臂連接。
9、預裝4塊5噸平衡重(近塔身)。
拆卸注意事項:
1、 在塔機拆出工地之前，頂升機構由于長期會停止使用，要對頂升機構進行保養和試運轉。 在試運轉過程的時候，要有目的地對限位器，在回轉機構的制動器等的時候要進行可靠性檢查。
2、 在塔機標準節已拆出時，下支座與塔身沒有用M36高強度螺栓連接好之前，嚴禁使用的時候回轉機構、變幅機構和起升機構。 塔機拆卸對頂升機構是重載連續作業時，應對頂升機構底主要受力件經常的檢查。
3、 頂升機構工作的時侯，對所有操作人員都應該集中精力觀察各種相對運動件的相對位置是否正常（如滾輪與主弦之間，套架與塔身之間），如果套架在上升的時候，套架與塔身之間發生偏斜的話，應停止上升，立即下降。 拆卸時風速應低于8m/s。如果拆卸塔機的時候，建筑物已經建完，工作場地會受限制，一定要注意意工件程序特別是吊裝堆放的位置。一定不可馬虎大意，否則容易發生人身安全事故。
拆塔的具體程序
將塔機旋轉至拆卸區域，保證該區域無障礙影響拆卸作業。
拆卸步驟與立塔組裝的步驟相反。必須嚴格執行本說明書的規定,嚴禁違反操作程序。
拆塔具體程序如下：
1、 降塔身標準節（如有附著裝置，相應地拆卸）
2 、拆下平衡臂配重（留一塊2.32t的配重）；
3、 起重臂的拆卸；
4、 平衡臂的拆卸；
5、 拆卸司機室；（亦可待至與回轉總成一起拆卸）；
6 、拆卸塔頂；
7、 拆卸回轉塔身；
8、 拆卸回轉總成；
9、 拆卸套架及塔身加強節。
拆卸塔身
把起重臂回轉到標準節的引進方向，使回轉制動器處于制動的狀態，小車也處于規定的平衡位置。拆塔的最上面塔身標準節離開下部標準節在2cm左右.，停止頂升。頂起的標準節用進梁推出，回縮油缸，由爬爪支承，頂升橫梁降至下面踏步再回縮，下支座與塔身標準節之間用螺栓連接；用小車吊夠?qū)?biāo)準節降到地面。
注意：把拆掉的標準節推到引進橫梁的外端之后，在頂升套架的下落過程中，在頂升套架上的活動地爬爪通過塔身標準節主弦桿踏步時，比須用人工翻轉活動爬爪，方便頂升套架能順利地落到下一個標準節的最頂端。
在重復上述動作，將頂升加節上來的塔身標準節依次拆下。
1、拆卸平衡臂配重，用將小車固定在吊臂根部，借助輔助吊車拆卸配重，拆開配重塊連板的時候，用按裝配重的相反的順序，在將各塊配重依次卸下。就留下一塊配重塊。
2、起重臂的拆卸，從小車及吊臂把升鋼絲繩卸下的時候，可以,同時應對鋼絲繩全長做認真進行檢查。
3、用吊裝點進行拆卸;在輕輕提起起重臂,使其位桿系統放松,在拆掉連接銷軸; 放下起重臂,擱在墊有枕木的支座上。
4、平衡臂的拆卸，將配重塊首先吊下,后通過平衡臂上的四個安裝吊耳吊起平衡臂,使平衡臂拉桿處于放松狀態,拆下拉桿連接銷軸。然后拆掉平衡臂與回轉塔身的連接,將平衡臂輕輕放至一面。
5、拆卸司機室
6、拆卸塔頂，在拆卸前的時候，必須要,查與相鄰的組件之間是否有電纜連接。.7拆卸回轉塔身
7、拆卸回轉總成，吊住套架,拆下其與下支座支腳的連接螺栓,把爬爪支承在塔身上,在用吊索將回轉總成吊起卸下。
8、拆走套架及塔身加強節，吊起套架,緩緩地沿標準節主弦桿吊出,放至地面。依次吊下各節標準節
9、塔機拆散后的注意事項，塔機拆散后由工程技術人員和專業維修人員再次進行檢查。把要受力的結構件應檢查金屬疲勞,焊縫裂紋,結構變形等情況,檢查塔機各零部件是否有損壞或碰傷等。
10、檢查完畢后,在對缺陷、隱患進行修復后，再進行防銹、刷漆處理。
